古诗大全300首小学,一杆大枪草一家三娘的故事,男人的坤坤升到女人的坤坤,国产处破苞无码精品网站下载

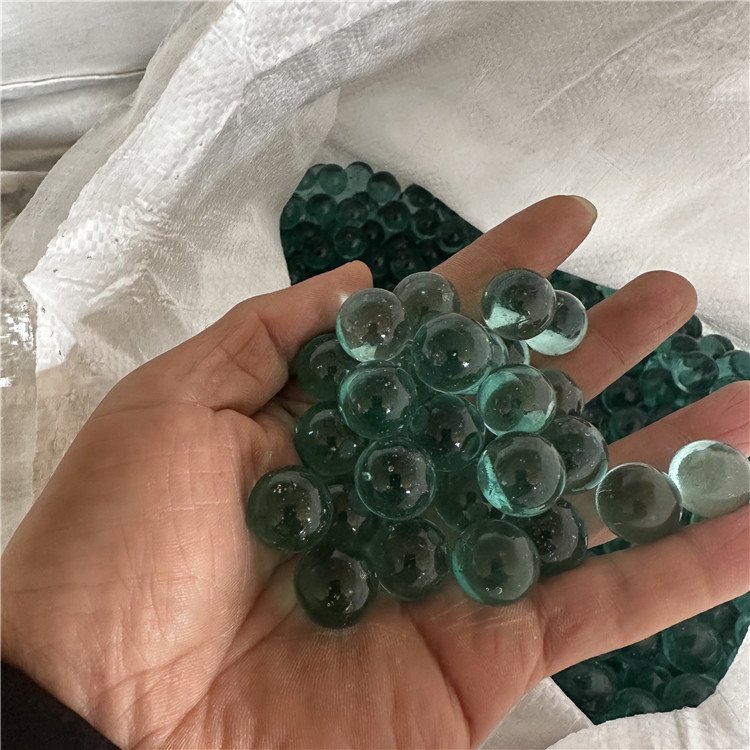

文盛工業(yè)16毫米自噴漆清香劑填充透明玻璃珠子

河北文盛新材生產(chǎn)的中堿拉絲玻璃球原料多為天然礦石，因此制造玻璃球，首先要將各種礦石進(jìn)行粉碎，加工成粉料，然后根據(jù)玻璃成分，制成配合料，送入玻璃熔窯進(jìn)行熔化，形成玻璃液。合格的玻璃液流經(jīng)喂料池，并從喂料口流出形成料股。料股的溫度，中堿玻璃一般為1150～1170℃，無堿玻璃為1200～1220℃。料股經(jīng)每分鐘近，200次剪切成球坯。球坯經(jīng)溜槽、分球器，并由分球板撥動(dòng)，分別滾入不同的漏斗，然后落到由三個(gè)旋轉(zhuǎn)方向相同的輥筒所構(gòu)成的成球槽中。球坯在輥筒上旋轉(zhuǎn)及其自身的表面張力作用，逐漸形成光滑圓整的玻璃球。其直徑的大小，由玻璃液流股的粗細(xì)、流速和剪刀速度所決定。玻璃球離輥筒時(shí)，溫度還很高。為防止粘球，需經(jīng)冷球盤或蛇形跑道予以冷卻。玻璃球是采用坩堝法拉絲爐，生產(chǎn)連續(xù)玻璃纖維的原料。而池窯法拉絲，則以其自身的生產(chǎn)特點(diǎn)，直接用生產(chǎn)玻璃球的配合料作為原料。

二、拉絲玻璃球?qū)傩裕?/span>1.化學(xué)成分：Sio₂:66.49 %、Al₂o₃:5.72%、Cao:9.85%

Mgo:4.37%、Na₂o:12.27％、Fe₂o₃: 0.32≤0.5%、K₂o:0.36≤0.8%、B₂o₂:8.8%±0.4

2.外觀：透明圓形球體   3.熔點(diǎn)：1055℃  4.直徑規(guī)格：19.5±2mm、21mm  5.氣泡：＜15個(gè)

6.剪刀疤：＜1mm  7.成分：二氧化硅   8.密度：2.4-2.6g/cm³   9.包裝：25kg/袋  10.別名：玻璃彈珠

11.英文名稱：glass ball  12.莫氏硬度：6-7   13.成圓率：≥95%以上

14.用途：玻璃纖維的原料、拉絲、拉管、玩具填充、工業(yè)填充、酒瓶蓋、殺蟲劑、自噴漆攪拌、工藝品、玻璃鱗片原料。

二、玻璃球的質(zhì)量

玻璃球二次冒泡溫度不小于1055℃，玻璃球均勻性，條紋消失距離不大于26mm.玻璃球的質(zhì)量直接影響玻璃纖維拉絲作業(yè)的穩(wěn)定和生產(chǎn)率的提高。因此必須嚴(yán)格控制玻璃球的外觀質(zhì)量和內(nèi)在質(zhì)量。

1、玻璃球的外觀質(zhì)量

（１）玻璃球的直徑為19.5±0.7mm，圓度**半徑與*小半徑之差值不大于0.5mm

（２）玻璃球內(nèi)不允許有直徑0.5mm以下的密集小氣泡。0.5mm以上的氣泡不得超過15個(gè)。

（３）玻璃球內(nèi)不允許夾有結(jié)石及有色雜質(zhì)。

（４）玻璃球表面不允許有直徑超過5mm的爆皮。

（５）玻璃球表面不得沾有任何油污、堿粉、鐵銹、嚴(yán)重的麻點(diǎn)及其它洗不凈的雜質(zhì)。

（６）玻璃球的剪刀疤深度不得超過1mm

2.玻璃球的內(nèi)在質(zhì)量

（１）玻璃球的化學(xué)成分要穩(wěn)定，符合規(guī)定要求。

（２）玻璃球的成分要經(jīng)常、定期地進(jìn)行化學(xué)分析。出現(xiàn)問題或成分波動(dòng)過大時(shí)，要增加分析的次數(shù)，直至將成分控制到合格范圍內(nèi)。

（３）玻璃球的化學(xué)均勻性良好，這是玻璃球熔制過程中熔制溫度、澄清和均化良好的結(jié)果。
