中國粉體網訊 氧化鋁，白色無定形粉末，一種不溶于水的兩性氧化物。高純氧化鋁（純度≥99.995%）具有熔點高、硬度高、催化性能優異、熱穩定性好、耐腐蝕性好、光電性能優異等優勢，被廣泛應用于半導體材料、耐火防火領域、陶瓷領域和LED領域。

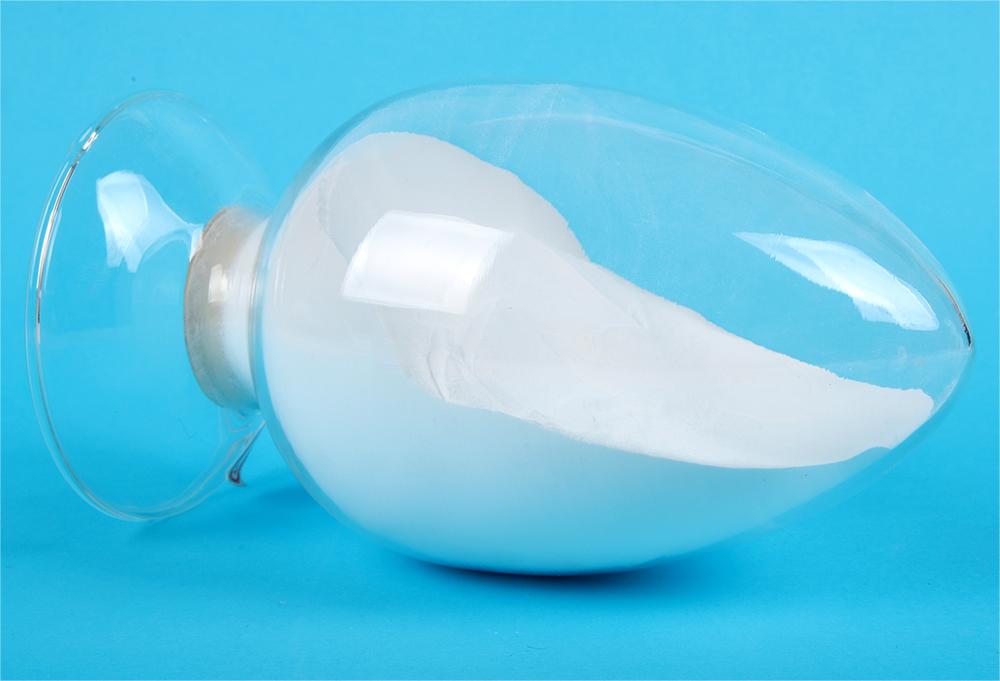

高純氧化鋁（來源：揚州中天利）
近年來，隨著人們對鋰離子電池安全性要求越來越高，高純氧化鋁由于其優異特性，開始廣泛應用于阻燃隔膜、包覆型正極材料和固態電解質材料中，發揮著重要作用。
高純氧化鋁制備方法
20世紀80年代由德國研究人員首次制得了高純氧化鋁，隨后各國對其制備工藝展開了深入研究，近年來我國高純氧化鋁制備工藝飛速發展，逐漸代替了進口，同時也研發出多種新型制備工藝。
改良拜耳法：在傳統的拜耳法制備氧化鋁的基礎上，將得到的鋁酸鈉先脫硅再除鐵，產物通過水解得到高純度氫氧化鋁，高溫煅燒后對粉體研磨，得到符合客戶要求的各種高純度氧化鋁。
醇鋁水解法：鋁金屬與醇類有機物發生化學反應，在催化劑的作用下生成有機醇鹽和氫氣。經過蒸餾后，在溶劑中通過水解反應制得高純氫氧化鋁。再在高溫環境下灼燒，得到純度99.9%以上的氧化鋁。有機醇的純度越高，工藝過程導入的雜質越少，都可以降低后段工序的除雜難度。
硫酸鋁銨熱解法：先將硫酸和氫氧化鋁進行中和反應制備出硫酸鋁溶液，然后在嚴格控制溶液pH值和反應溫度的條件下，加入硫酸銨充分反應制得硫酸鋁銨，經多次重結晶精制以除去雜質后，制備出硫酸鋁銨晶體，最后將硫酸鋁銨晶體進行高溫煅燒即可生成高純氧化鋁產品。
碳酸鋁銨熱解法：將碳酸氫銨與精制硫酸鋁銨按一定比例進行合成反應，生成堿式碳酸鋁銨，然后將高純堿式碳酸鋁銨高溫煅燒生成高純氧化鋁產品。
高純鋁活化水解法：利用催化劑，對活性鋁粉箔（粉）和水進行溶解反應形成氫氧化鋁，然后進行1450℃高溫煅燒，獲得高純氧化鋁。
氯化鋁氣相合成法：將氯化鋁在催化劑的作用下，氣相合成AlOxCly(OH)z，然后經過1400℃燒結后得到高純氧化鋁。

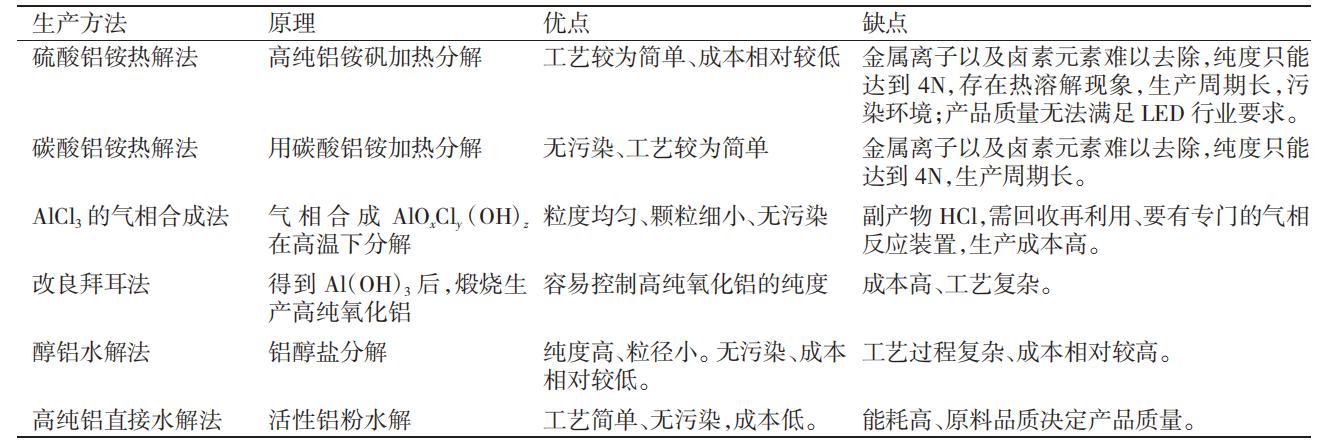

高純氧化鋁生產工藝對比（來源：昝超等，《直接水解法生產高純氧化鋁工藝研究》）
高純氧化鋁在鋰電池中的應用
鋰電池主要由正極、負極、隔膜、電解質溶液等組成。
正極材料：利用高純氧化鋁對電極材料的表面進行包覆處理，可以減少電極材料與電解液中酸性物質的接觸，降低電極材料的酸腐蝕，對于提高正極材料結構穩定性大有幫助。例如，錳酸鋰材料中添加高純氧化鋁，可以提高結構穩定性，改善電極的容量衰減問題；高鎳材料中添加高純氧化鋁可以降低材料的表面活性，提高材料的熱穩定性；鎳錳酸鋰材料中添加高純氧化鋁，可以提升材料的放電倍率性能。
負極材料：將高純氧化鋁涂層均勻涂覆在石墨負極表面，可以提高負極界面的穩定性，減少了活性鋰的損失，提高鋰離子電池的荷電保持能力和循環性能。

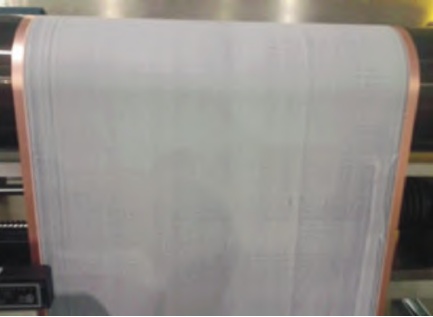

氧化鋁涂覆的石墨負極（來源：劉國剛等，《鋰電池高純氧化鋁的制備及應用研究進展》）
電池隔膜：目前，鋰電池隔膜基體主要是聚乙烯和聚丙烯，聚烯烴的熔點相對較低，電池在大功率充放電時會局部放熱，可能出現熱失控，進而引發電池爆炸。采用高純氧化鋁均勻涂覆工藝，制備復合陶瓷涂層鋰電池隔膜，可以起到調節隔膜孔隙的作用，大大提高鋰電池的安全性能，從而為大功率鋰電池高能量密度且安全可靠充放電提供了可能。此外，隔膜的機械強度也得到明顯提升。
固態電解質：高純氧化鋁添加于聚合物固態電解質，比如聚環氧乙烷（PEO）固態電解質中，可以提高聚合物的導電性和穩定性，降低聚合物結晶度，提高鏈運動能力；添加于氧化物固態電解質，比如石榴石型Li7La3Zr2O12（LLZO）固體電解質中，可以提高電解質的電導率與容量保持率。
參考資料：
1、張瑋琦等，《高純氧化鋁制備技術進展》
2、劉國剛等，《鋰電池高純氧化鋁的制備及應用研究進展》
3、昝超等，《直接水解法生產高純氧化鋁工藝研究》
4、麥鍠旺，《鋰鑭鋯氧固態電解質摻雜改性及其界面構造》
（中國粉體網編輯整理/長安）
注：圖片非商業用途，存在侵權告知刪除！
