中國粉體網訊 氮化硼具有獨特的力學、熱學、電學、光學、阻隔特性，在功能復合材料、導熱與散熱、能源器件等領域具有廣闊的應用前景。近年來，隨著科學技術的進步，氮化硼材料逐步成為了助力鋰電池性能“開掛”的新材料。
氮化硼隔膜涂覆材料
鋰電池隔膜主要原材料聚乙烯和聚丙烯熔點相對低，熱穩(wěn)定性較差，其在一定溫度下會發(fā)生明顯的收縮甚至破裂，從而導致電池發(fā)生短路。隔膜表面單面或者雙面進行涂覆可以顯著提高高溫穩(wěn)定性，緩解隔膜熱收縮造成的電池正負極接觸、燃燒、爆炸的安全問題，經涂覆后隔膜厚度增加，隔膜的穩(wěn)定性和壽命都有顯著改善。無機涂覆材料中，目前勃姆石和氧化鋁占據(jù)主要的市場，隨著制備工藝日益成熟以及市場對勃姆石的日益認可，勃姆石在無機涂覆材料應用中的占比逐漸提升，氧化鋁的市場空間正在被逐漸壓縮。
陶瓷隔膜雖性能優(yōu)良，但陶瓷涂層會增加隔膜厚度，增加電池內阻，使電池能量密度降低，同時陶瓷復合隔膜有機、無機材料的界面相溶性較差，往往導致陶瓷隔膜掉粉問題嚴重，而且陶瓷涂層不致密，則對隔膜耐熱性改善不明顯，但若過于致密，則會堵孔，使電池循環(huán)性能和倍率性能變差。基于目前聚烯烴隔膜以及陶瓷涂覆隔膜面臨的問題，很有必要開發(fā)一種優(yōu)良涂層的隔膜，解決以上電池安全問題，同時保證鋰離子電池的化學穩(wěn)定性、提高離子電導率，延長循環(huán)壽命。
氮化硼是一種無毒、耐高溫、耐腐蝕、高導熱、高絕緣，性能優(yōu)良的陶瓷材料。清華大學深圳國際研究生院周光敏副教授、丘陵副教授等人使用了一種簡單的方法，即將大規(guī)模制備的超薄六方氮化硼 (h-BN)/聚酰亞胺 (PI) 層涂覆在商用聚丙烯 (PP)隔膜上以實現(xiàn)低成本誘導穩(wěn)定的SEI形成。

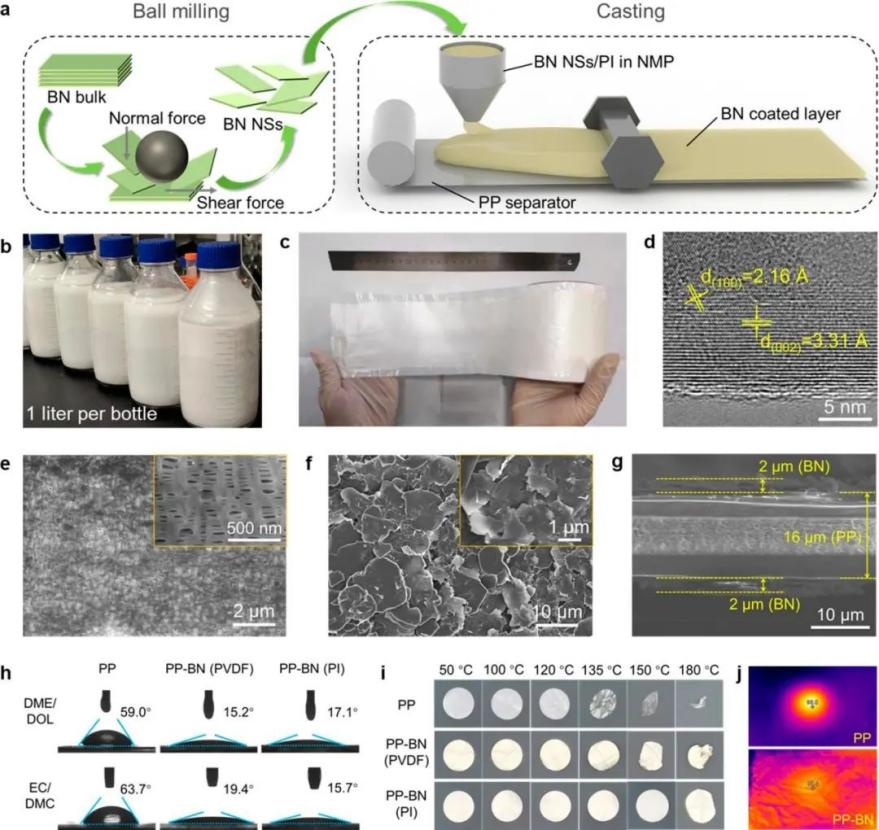

PP-BN隔膜的制備和內在特性
由于h-BN涂層的存在，隔膜上的吸附減少，游離的F、O和N原子能夠形成更多的無機SEI化合物。基于這種理解，使用h-BN納米片(BNNS) 涂層隔膜可以大大提高電化學性能。此外，h-BN涂層明顯改善了PP的潤濕性、熱穩(wěn)定性和導熱性。使用PP-BN隔膜的LiFePO4 //Li半電池100次循環(huán)的庫侖效率始終保持在100%左右，放電容量幾乎沒有衰減。
從理論上來講，六方氮化硼相比于勃姆石、氧化鋁，其硬度更小，密度小，熱膨脹系數(shù)更低更穩(wěn)定，更耐高溫、機械強度大更耐穿刺性等性能，也易于進行機加工，但由于成本原因，所以目前沒有廣泛用于鋰電池隔膜材料。
涂覆材料性能對比
氮化硼材料隔膜改性
目前，常見的商用的鋰離子電池隔膜主要是聚乙烯和聚丙烯多孔薄膜，因其具有較好的機械強度、良好的電化學穩(wěn)定性、均勻的孔隙結構和突出的成本優(yōu)勢，一直主導著鋰離子電池市場。但傳統(tǒng)的聚烯烴隔膜的熔點低（聚乙烯為135℃、聚丙烯為165℃），在高溫下的穩(wěn)定性較差，嚴重影響電池的安全性，很難滿足大功率系統(tǒng)的要求。為進一步提高電池隔膜的熱力學穩(wěn)定性，對鋰離子電池隔膜進行改性成為了易于實現(xiàn)而且行之有效的方法。
BN由于良好的熱穩(wěn)定性、電絕緣性和導熱性經常用于鋰電池隔膜改性。有研究者合成氮化硼納米管（BNNT），通過浸漬涂覆工藝將BNNT結合到聚丙烯隔膜上，制備出一直新型BNNT鋰電池隔膜。

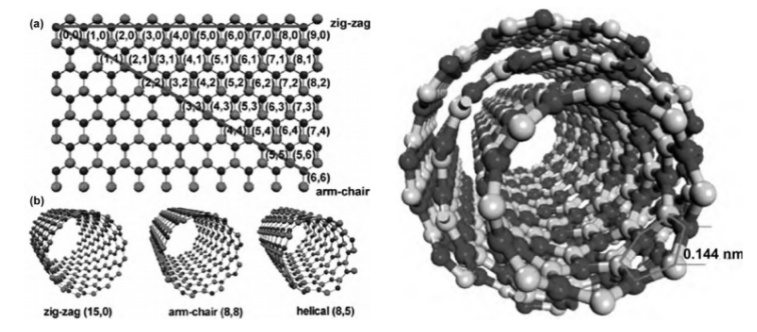

單壁BNNT的構造及構象（左）；多壁BNNT的構造及構象（右）
（來源：劉鑫等，《氮化硼納米管／聚合物納米復合材料導熱性能研究進展》）
由于BNNT細且長不會堵塞隔膜上的孔道，又因為其本身良好的熱穩(wěn)定性和電氣絕緣特性，所以這種新型BNNT電池隔膜表現(xiàn)出優(yōu)越的熱穩(wěn)定性，且導熱性高，防止高溫下內部短路，從而可靠的減少鋰離子電池熱失控的威脅。另外，因為雙面涂層BNNT隔膜可以通過吸收額外的熱量并將其擴散到BNNT中來耐受大電流，所以在不同的高充放電電流速率下，采用BNNT隔膜的電池具有較高的可逆容量。
總之，BN熱穩(wěn)定性好，在改性至鋰電隔膜上時，隔膜的導熱系數(shù)增加，可實現(xiàn)均勻地鍍Li／剝Li，抑制了尖銳的Li枝晶的形成。同時改性隔膜的電解質潤濕性增強，Li／Cu半電池電化學循環(huán)性能、電化學穩(wěn)定性、庫侖效率提升。
氮化硼導熱填料
動力鋰電池組的性能包括能密度、使用壽命、放電倍率等受溫度影響很大，很多部件都需要嚴格的熱管理。通用的導熱界面材料，多以樹脂為基體并按需添加導熱填料。樹脂基體材料易于變形可以很好的彌合間隙增加有效接觸以提升散熱，但一般樹脂基體熱導率差，需填充以導熱填料可以有效調節(jié)其熱導率從而滿足使用要求。
填料種類可以分為三大類，分別為金屬導熱填料、碳基導熱填料、無機導熱填料。常見的金屬導熱填料主要包括Al、Cu、Ag等。碳基導熱填料主要有石墨、石墨烯、碳納米管、碳纖維等。無機導熱填料主要有氮化硼(BN)、碳化硅(SiC)、氮化鋁(AlN)等。

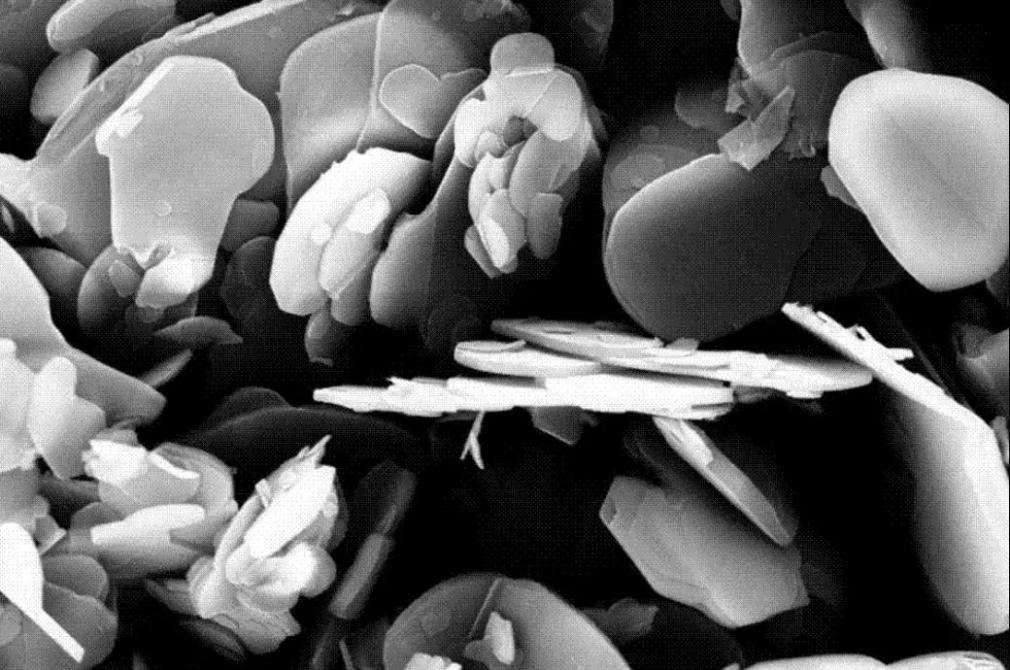

導熱不導電的六方氮化硼片
BN作為填料已經廣泛應用于導熱復合材料，可解決熱導材料與處于運行中的電氣部件相接觸而需要的高電阻率材料避免短路的問題。將超聲剝離的二維氮化硼納米片和一維纖維素納米纖維共混，制備的復合材料熱導率高達 180W/(m·K)，是迄今為止熱導率最高的納米復合材料。
小結
多個研究表明，氮化硼憑借優(yōu)異的性能特征，應用于鋰電領域：無論是電池隔膜涂層，還是導熱填料，利大于弊，大有作為。
參考來源：
閆家輝等：無機材料對于鋰電池隔膜改性研究進展
電池隔膜：鋰離子電池陶瓷隔膜材料研究進展
張振昊等：六方氮化硼在絕緣導熱聚合物復合材料中應用研究進展.現(xiàn)代技術陶瓷
能源學人：氮化硼改善鯉枝晶 金屬電池又進一步
新材料之家：氮化硼優(yōu)化鋰電池安全性能
中國粉體網
（中國粉體網編輯整理/空青）
注：圖片非商業(yè)用途，存在侵權告知刪除
