中國粉體網訊  近日，北京化工大學材料科學與工程學院于中振教授、李曉鋒教授和劉驥教授合作在《Advanced Functional Materials》雜志發表了題為“Densifying Conduction Networks of Vertically Aligned Carbon Fiber Arrays with Secondary Graphene Networks for Highly Thermally Conductive Polymer Composites”的研究論文。該研究通過構建一種致密的互連填料框架，將垂直碳纖維陣列與高質量自組裝石墨烯網絡焊接，實現了超高導熱環氧樹脂復合材料的制備，為復雜環境下的熱界面愈合及多功能熱管理應用提供了新解決方案。

隨著現代電子元器件朝著集成化、微型化和智能化的方向發展，電子設備的散熱問題成為阻礙微電子領域發展的一個瓶頸。如何將電子元器件所產生的熱量及時排出，已經成為微電子產品系統組裝領域的一個重要研究課題，通常的解決方法是在電子元器件和散熱裝置之間引入高導熱材料。其中，聚合物基復合材料以其質量輕、絕緣性好、機械強度高等諸多優點而受到人們的廣泛關注。

聚合物導熱復合材料的導熱性能主要由導熱填料決定，普通填料制備的聚合物導熱復合材料由于聲子散射及填料-填料、填料-基質界面熱阻的影響，其熱導率通常遠低于金屬，實現超過200W/（m·K）的高熱導率仍面臨挑戰。

碳系填料大多具有極高的導熱能力，可以在很小的添加量下能明顯提高復合材料的導熱系數，并且比其他導熱填料具有更輕的質量。如石墨烯理論熱導率高達 5000W/（m·K），石墨烯纖維和石墨烯紙的熱導率分別高達1290W/（m·K）和 1400W/（m·K），因此石墨烯及其復合材料成為富有前景的導熱材料。

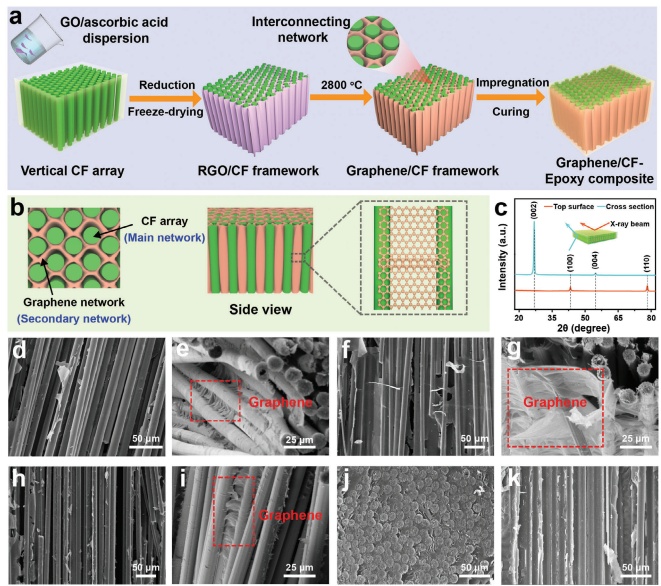

（a） 示意圖展示了垂直排列的G/CF多孔框架及其環氧復合材料的制備過程；（b） G/CF框架的頂視圖和側視圖結構的示意圖；（c）5G/CF/EP復合材料頂面和截面的XRD圖譜（插圖顯示了入射X射線的方向）；（d、e）2RGO/CF框架的掃描電子顯微鏡（SEM）圖像；（f、g） 5RGO/CF框架的SEM圖像；（h、i） 8RGO/CF框架的SEM圖像，以及（j、k）5G/CF/EP復合材料的SEM圖像。

針對碳纖維及石墨烯在導熱復合材料中的應用，北京化工大學的研究團隊提出了一種高效策略：利用中間相瀝青基碳纖維陣列與自組裝石墨烯網絡的協同作用，構建致密的互連填料框架，以顯著提升復合材料導熱性能。其中垂直排列的連續導熱纖維陣列作為主要的垂直導熱路徑，最大限度地減少聲子散射和界面熱阻。同時，自組裝石墨烯次級網絡在導熱纖維之間形成高質量連接，構建更致密的熱傳導網絡，并提供額外導熱通路。

實驗結果顯示，在23.3%填充量下，該環氧樹脂復合材料的垂直導熱系數達到262 W/（m·K）。作為熱界面材料使用時，其冷卻效率比商用標準材料提升68.2%。此外，該材料還具備優異的焦耳加熱和界面粘附性能，適用于復雜環境下的熱界面愈合和多功能熱管理。

參考來源：北京化工大學

（中國粉體網/山川）

注：圖片非商業用途，存在侵權告知刪除
