認證信息
高級會員 第 4 年
名 稱：杭州譜育科技發展有限公司認 證：工商信息已核實
訪問量：657633
手機網站
掃一掃，手機訪問更輕松
產品分類
公眾號
技術文章
遇TA則清 | 譜育超級微波，讓碳化硅消解不再是一個難題...
杭州譜育科技發展有限公司 2022-11-09 點擊2112次
杭州譜育科技發展有限公司 2022-11-09 點擊2112次
在很久以前，一位叫艾奇遜的人在實驗室電熔金剛石時，偶然發現了一種碳化物。這種碳化物化學性能穩定、耐磨性好、抗輻射能力強、硬度僅次于金剛石，是一種半導體，高溫時能抗氧化。

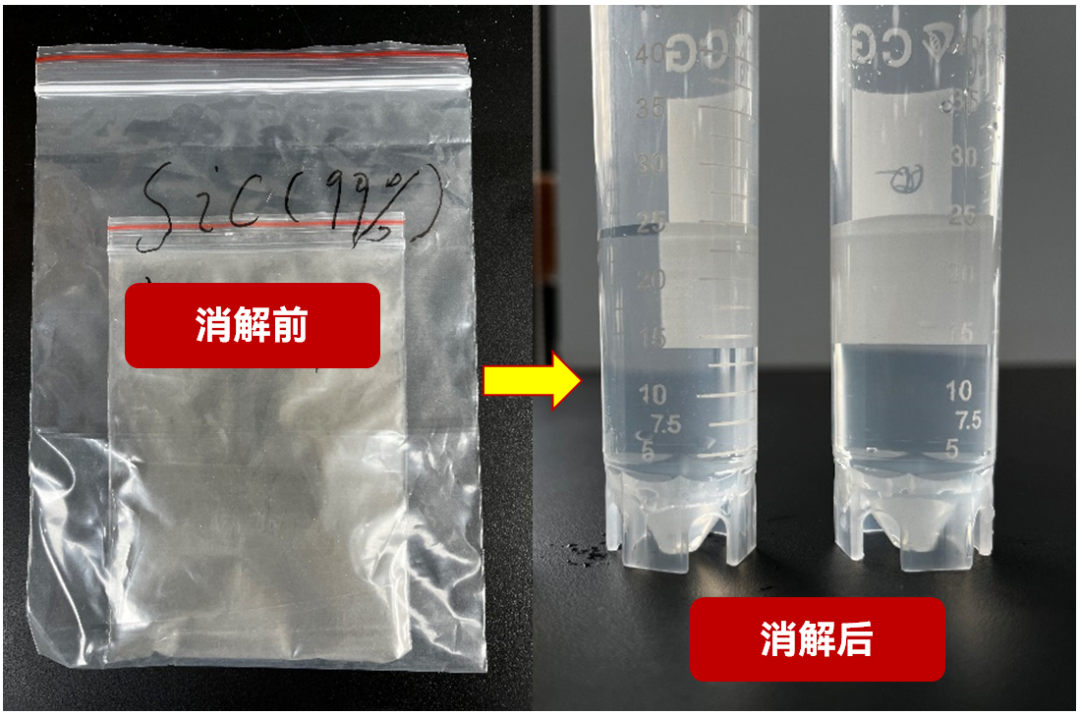

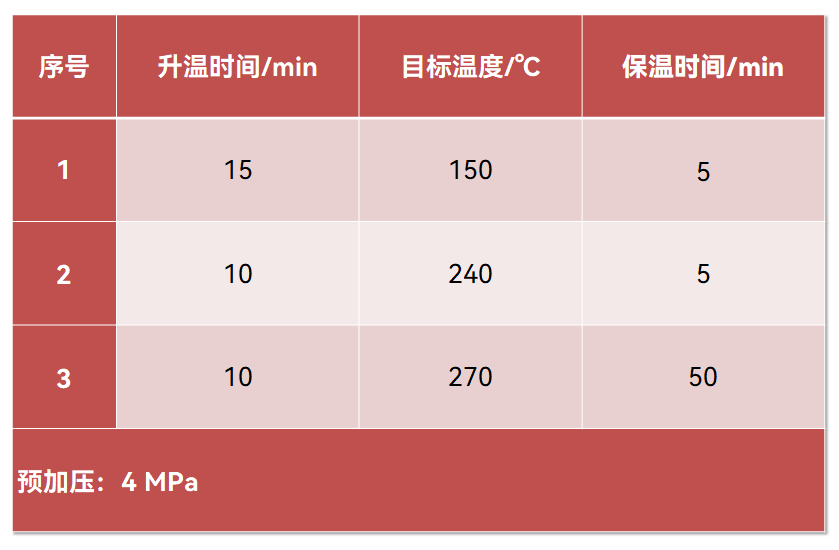

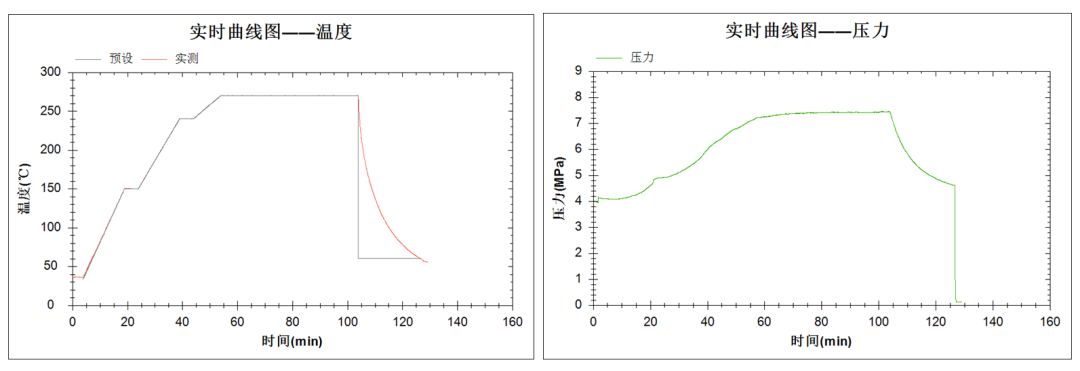

這種神奇的碳化物就是碳化硅SiC。 目前，SiC被廣泛應用于新能源汽車及發電、電源設備、射頻器件等。如果高純碳化硅純度不夠，雜質元素會對碳化硅的電學性能產生影響。因此，高純碳化硅中元素雜質分析及處理具有十分重要意義。 但，面對如此穩定堅硬的碳化物 分析前的消解卻成為很多人的難題 在《高純碳化硅 微量元素的測定》GB/T 37254-2018中，推薦了一種加壓酸溶的前處理方法： 使用高壓密閉消解罐，加入5 mL氫氟酸+8 mL硝酸+5 mL硫酸，在240℃烘箱中放置16 h。 但是，該方法處理時間長，高壓密閉消解罐有一定危險性。 消解 實驗 01 儀器 EXPEC 790S 超級微波消解系統 35 mL TFM消解管 02 試劑及標準溶液 試劑：硝酸GR、氫氟酸GR、硫酸GR 純水：18.2 MΩ·cm去離子水 03 樣品稱量與消解體系 稱取0.05 g（精確至0.0001 g）SiC于TFM消解管中，加入3mL硝酸，3mL氫氟酸和6mL硫酸，搖勻。將消解管轉移至超級微波平臺，按照設置好的程序進行消解；冷卻后將消化液轉移至25mL容量瓶中，用超純水潤洗3~5次，一并轉移并定容至25 mL。 04 超級微波消解 1）超級微波消解儀消解程序 表1 消解升溫程序 2）超級微波消解溫度和壓力曲線圖 03 消解狀態 樣品為碳化硅（99%），黑色粉末，經超級微波消解，定容能夠達到澄清透明無沉淀狀態。 實驗結論 本方案使用超級微波，可以完全消解碳化硅。整個消解時長約2 h，較標準中的方法縮短了14小時。消解溫度平穩，壓力無劇烈變化，消解液澄清透明，可作為碳化硅的全消解方法。
